溫控接口：接85 度溫控開關，采集信號。

加熱開關接口:接熱水器上的加熱開關。

加熱鐵片插頭：串接在95 度加熱線和加熱壺上。

浮球開關接口：黑線是公共線，低液位以上時，白線跟黑線導通。低液位以下時，白線跟黑線斷開。高液位以上時，紅線跟黑線導通。高液位以下時，紅線跟黑線斷開。

12P 排線：

24V 正（單）：粉紅

地（單）：白

沖洗閥（兩）：紅

進水閥（兩）：黑

水泵（兩）：綠

低壓（兩）：黃

溢出（兩）：藍

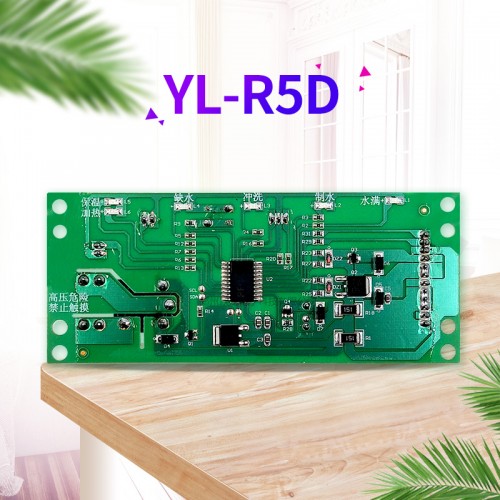

5 個led 燈依次是加熱和保溫（紅色代表加熱，綠色代表保溫），缺水，沖洗，制水，水滿

沖洗時：沖洗燈閃爍。

制水時：制水燈閃爍（從水滿到低液位以下開始制水）。

水滿時：水滿燈常亮。

缺水時：缺水燈閃爍。

加熱開關關閉，停止加熱，紅燈綠燈熄滅（開機第一次水滿后方可加熱）。

低液位以下，停止加熱，紅燈綠燈熄滅。

加熱開關打開且低液位以上，溫控開關閉合，開始加熱，紅燈亮。溫控開關斷開，停止加熱，綠燈亮。

連續6 小時制水未水滿，檢修：水滿燈，制水燈，沖洗燈，缺水燈同時閃爍。

浮球異常功能：水滿燈，沖洗燈與制水燈，缺水燈交替閃爍。

加熱超時功能：水滿燈，制水燈，沖洗燈，缺水燈依次亮起。

溢水故障(用高壓信號判斷)：水滿閃爍。
